Как изменять автофигуры в презентации при создании схем

Редкая презентация обходится без схемы. Если визуализировать процессы, взаимосвязи, цели и задачи, то мысль докладчика станет понятнее. Причем для наглядности даже не нужно дизайнерской инфографики. Достаточно того, что можно создать с помощью библиотеки автофигур, хотя при желании их можно немного изменить на свой вкус.

В этом посте:
  • 1 инструкция
  • 5 гифок.
Время чтения: 3 минуты.


Вставка автофигуры возможна из двух меню:
  • вкладка «Главная», кнопка «Фигура»,
  • вкладка «Вставка», окно с автофигурами.
В обоих случаях нужно открыть выпадающее меню, выбрать нужную фигуру и установить курсор на слайде в месте необходимого расположения.

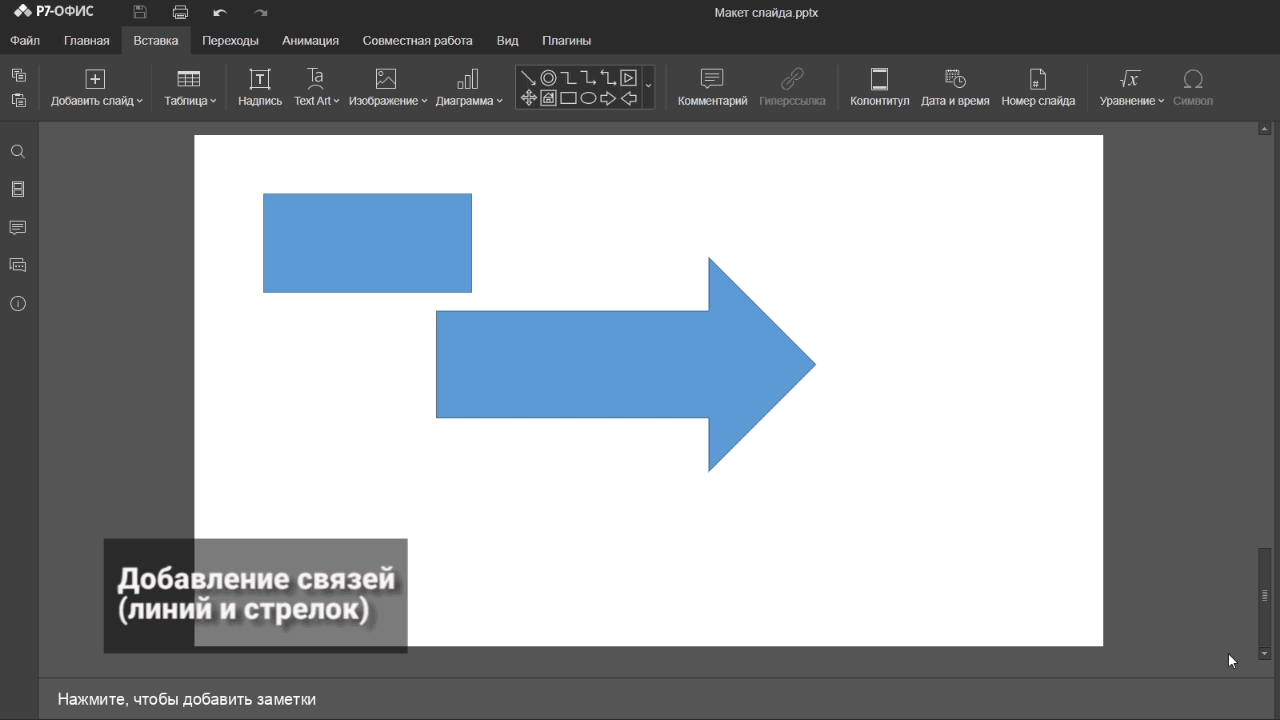

Чтобы обозначить связи нескольких объектов на схеме, их можно соединить линиями. В последнем блоке выпадающего меню доступны прямые и изогнутые стрелки, а также произвольные формы. После выбора вы увидите точки на фигурах, к которым можно «прикрепить» соединительные линии.

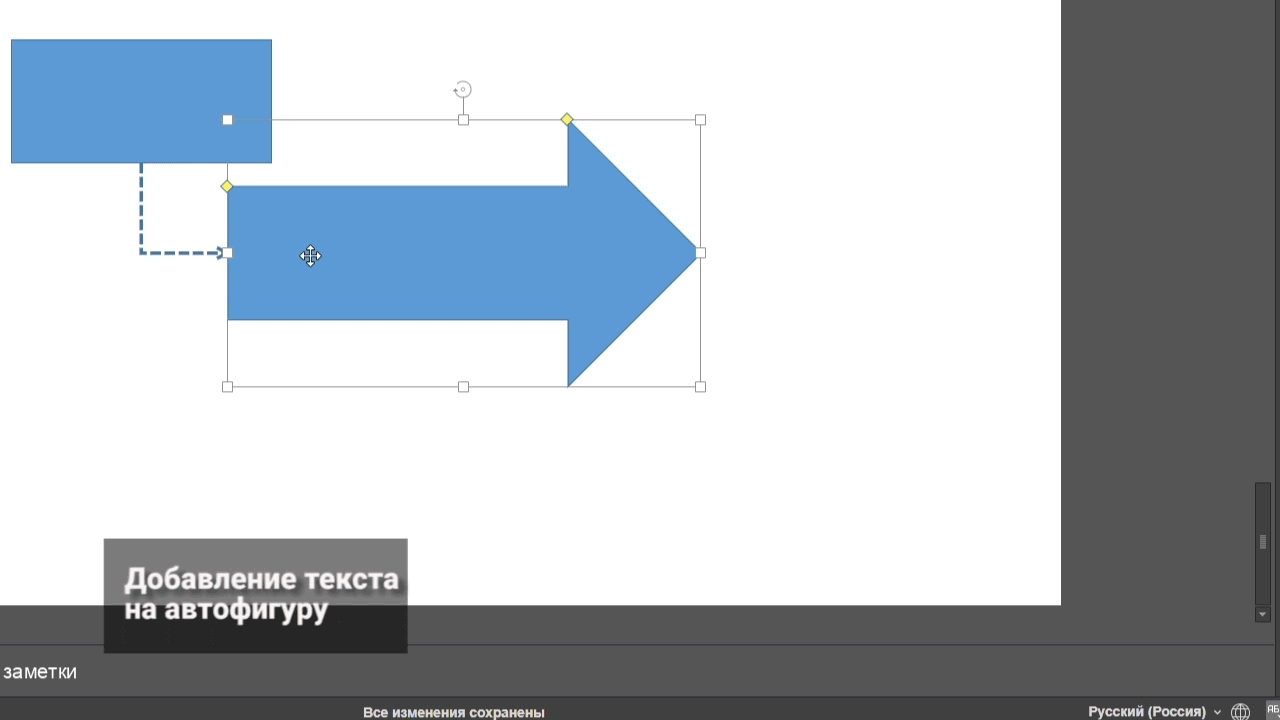

Если нужна надпись, просто выделите фигуру и начинайте набирать текст. Он станет частью объекта, будет перемещаться и изменяться вместе с ним. Кликнув правой кнопкой мыши, вы получите доступ к некоторым возможностям форматирования:
  • выравнивание (по середине, верхнему и нижнему краю),
  • направление текста (горизонтальное, вертикальное вниз и вверх),
  • гиперссылка (внешняя или на слайд презентации),
  • дополнительные параметры абзаца (открывает новое окно для выбора параметров отступов и интервалов, шрифта, табуляции).



Раздел параметров автофигуры расположен справа. Здесь можно настроить заливку цветом/градиентом/текстурой/узором, прозрачность и контур. Есть кнопки «повернуть на 90 градусов» и «отразить зеркально». А еще можно выбрать другую автофигуру, и она встанет на место существующей, при этом сохранятся набранный текст и соединительные линии.



Последний пункт «Дополнительные параметры» открывает окно с несколькими разделами, в том числе:
  • размер (произвольные значения, с сохранением пропорций и без),
  • поворот (на заданный угол),
  • стиль линий и стрелок (тип окончаний и соединений),
  • текстовое поле (автоподбор и поля).



Для некоторых модификаций не нужны меню. Расположение и размер изменяются просто с помощью мыши. Для удаления автофигуры, выделите её и нажмите Delete.

Используйте схемы чаще и пусть ваши презентации будут понятны с первого взгляда.
